海綿鈀呈灰色海綿狀，能抵抗酸、堿，難于腐蝕，但能溶于王水中，溶于熱溫的鹽酸、硝酸和濃硫酸。耐高溫，熱電性能好，并且有良好的可塑性，能壓延成絲。因鈀具有獨特的物理化學性能，它可以用于珠寶飾物、電氣儀表、鐘表合金及化學工業等，也可用作催化劑、氣體吸收劑等。

根據現有國家標準規定，影響海綿鈀品級的雜質元素包括Mg、Al、Si、Cr、Mn、Fe、Ni、Cu、Zn、Ru、Rh、Pt、Ag、Sn、Ir、Au、Pb和Bi共18種，故準確測定海綿鈀中這18種元素具有重要意義。本文在采用石墨消解儀對樣品海綿鈀的消解，通過ICP—MS測定海綿鈀中8種雜質元素含量的操作方法與大家分享。

實驗部分

1、儀器設備

電感耦合等離子體質譜儀、36孔石墨消解儀、超純水機。

2、試劑

Si、Mg、Al、Cr、Mn、Fe、Ni、Cu、Zn、Ag、Pb、Bi、Ru、Rh、Pt、Ir、Sn、Au單元素標準溶液：1000μg／mL；Sc、Tb、Y混合內標儲備液：20pμg／mL。

3、石墨消解方法

將樣品用瑪瑙研缽磨碎，使樣品粒度不大于0.082mm。準確稱取0.1000g樣品于5OmL樣品管中，加10mL體積分數為50%的王水，放上蓋子，冷溶5min后，置于石墨消解儀上，運行設定程序進行消解，消解結束后，取下冷卻10min，用水定容到50mL，搖勻備用。隨同做空白試驗。

消解分析

實驗選擇的石墨消解儀以及配套的50mL聚四氟乙稀材質的樣品管溶解樣品，稱樣、消解、定容、測定均在同一樣品管中進行，降低了樣品在轉移過程中帶來的損失和污染的風險。實驗選擇同一海綿鈀樣品在25℃、50℃、120℃3個消解溫度下進行試驗，結果表明，在25℃消解時，2h后肉眼可見少量細微難溶物，各元素的測定結果比120℃消解20min的結果偏低10～30，這說明此時樣品溶解未完全；在50℃消解時，2h后樣品溶液澄清，各元素的測定結果與120℃消解20min的結果基本一致；在120℃消解時，20min后樣品溶液澄清，呈棕黃色，這說明溶液消解完全。實驗選擇消解程序為：斜坡升溫7min至120℃，并在120℃保持20min。

4、加標回收及精密度試驗

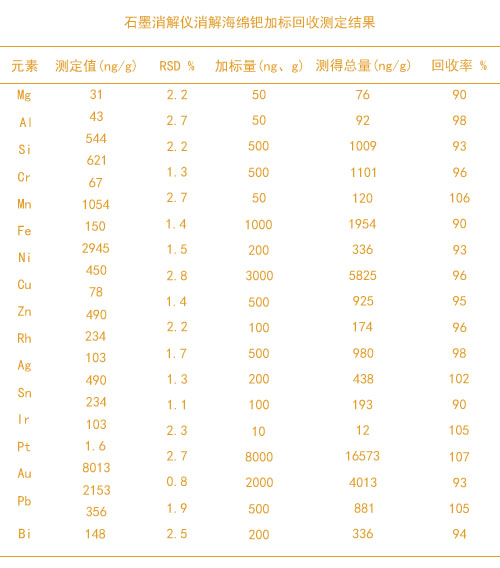

選取海綿鈀樣品，按選定實驗條件和操作步驟進行11次平行測定，并加入適量待測元素的標準溶液進行加標回收和精密度試驗，結果如下表所示。

5、結論

石墨消解儀對海綿鈀的消解測定結果相當好，無線遠程控制消解，確保人員安全性，智能化程序設定消解，36孔可以進行批量樣品處理，大大提高工作效率，加熱、消解、趕酸一體化無需轉移。加熱石墨塊具有良好導熱效果、均勻性高，包裹式的加熱讓樣品消解徹底。
