鋰離子電池由于具有能量高、工作電壓高、應用溫度范圍寬、自放電率低、循環(huán)壽命長、安全性能好等優(yōu)勢，在民用軍用通信設(shè)備及數(shù)碼產(chǎn)品電源中已經(jīng)得到廣泛應用。在資源匱乏及節(jié)能減排的國際背景下，鋰離子電池由于其較高的體積能量密度、質(zhì)量能量密度以及優(yōu)異的循環(huán)性能，被公認為理想的新能源汽車能量儲存和輸出電源。作為鋰電池正極材料之一的磷酸鐵鋰是各大相關(guān)企業(yè)研發(fā)的目標，其含鋰量對其電化學性能有重要的影響，因此對鋰含量的測定十分重要。本文講述通過電熱板進行加熱消解前處理，采用原子吸收法進行測定正極材料磷酸鐵鋰復合碳中鋰。

電子天平準確稱取待測試樣(0.5±0.0002)g于50 mL燒杯中，添加少量水潤濕，加入10 mL HNO3(1 : 1)，恒溫電熱板HT-300加熱至溶解，加熱超過50℃時警示燈會亮紅燈，提醒實驗人員注意高溫。用4號沙芯漏斗濾掉多余的碳，收集濾液轉(zhuǎn)入100mL容量瓶中，定容。分別吸取一定量的此溶液，加入不同濃度的 Li 標準溶液，定容。在原子吸收光譜儀最佳的工作條件下，用去離子水調(diào)零點，扣除試劑空白，測定 Li 的吸光度，曲線與橫坐標軸的截距即為 Li 的濃度值。

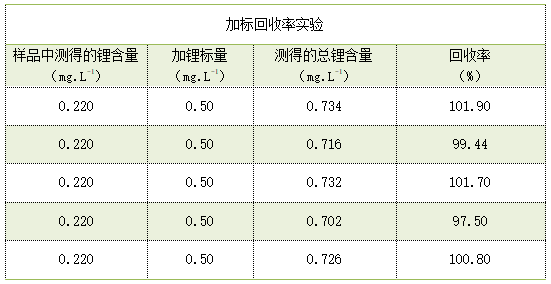

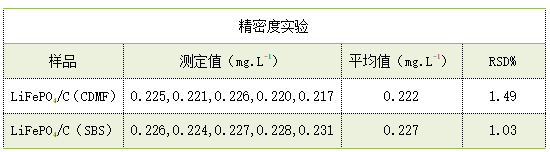

本實驗采用電熱板進行加熱消解前處理，原子吸收法進行測定磷酸鐵鋰復合碳材料中鋰的含量。結(jié)果表明，以高純硝酸作為分散介質(zhì)，10%的KCl作為消電離劑，測定結(jié)果良好。通過實驗得到此方法的回收率在97.50%~101.90%之間。使用恒溫電熱板HT-300加熱消解樣品操作簡單，準確度高，能用于實際樣品分析，滿足了磷酸鐵鋰復合碳材料的研制及生產(chǎn)需要。
